¿Se puede instalar sin hormigón?

Sí. El sistema puede instalarse sobre tierra compactada y arena compactada para tráfico peatonal. Para instalaciones de mayor exigencia se recomienda el relleno con hormigón B20.

¿Se puede cortar la canaleta para ajustar el largo?

Sí. El polipropileno puede cortarse con sierra de mano. El corte debe ser recto y limpio para mantener la hermeticidad de la unión.

¿La rejilla viene incluida en el set?

Sí. El set se suministra completo con rejilla galvanizada tipo pasarela montada, con insertos metálicos y tornillos de acero inoxidable para fijación antirrobo.

¿Qué accesorios complementan el sistema?

Solo 3 ítems para instalación completa: canaleta, tapa salida y salida vertical o lateral. Todos disponibles en bpmac.cl.

¿Qué carga soporta la canaleta A15?

La clase A15 según norma EN1433 certifica una resistencia de hasta 1,5 toneladas, apta para zonas peatonales y entradas residenciales.

¿Qué norma certifica el producto?

Certificado bajo norma europea EN1433, estándar internacional para clasificación de canaletas según clase de tráfico y resistencia.

¿Es apto para uso en interiores?

Sí. Apto para instalaciones exteriores e interiores como garajes, bodegas, zonas de lavado y patios cubiertos.

¿Hacen despacho a regiones?

Sí. Despachamos a todas las regiones de Chile vía cotización personalizada. Contáctanos por WhatsApp para proyectos en regiones.

¿Se puede comprar por paleta completa?

Sí. La paleta completa contiene 56 unidades (56 metros lineales). Contáctanos para compras por volumen o proyectos de obra.

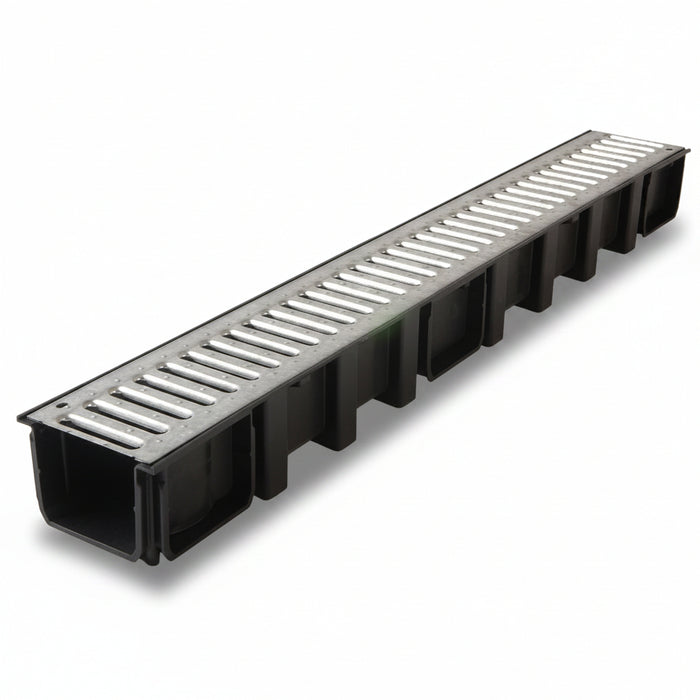

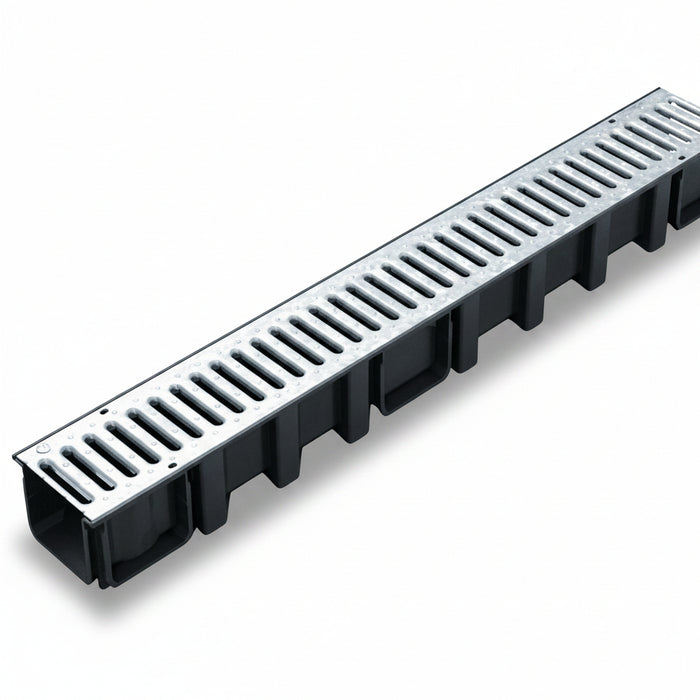

Set Canaleta de Piso Nicoll Connecto PVC + Rejilla Galvanizada Pasarela Peatonal A15

por Nicoll

Set Canaleta de Piso Nicoll Connecto PVC + Rejilla Galvanizada Pasarela Peatonal A15

SKU 9053202

Disponibilidad:

En stock

$27.990 $24.990 10% OFF

Ahorra 11%

$27.990

$27.990 - $27.990

$27.990

$24.990

$24.990 - $24.990

$24.990

DRENAJE PROFESIONAL | CALIDAD EUROPEA NORMA EN1433 Stock disponible — Despacho a todo Chile

Set Canaleta de Piso Nicoll es el sistema de drenaje lineal fabricado en Francia por Nicoll — líder europeo en soluciones de evacuación de aguas con presencia en más de 40 países. El sistema Connecto® en polipropileno de alta resistencia forma un canal continuo, hermético y modular que recoge aguas lluvias en patios, jardines, terrazas y espacios peatonales. Certificado bajo norma europea EN1433 Clase A15 — resistencia de 1,5 toneladas — con stock disponible y despacho a todo Chile. Anteriormente distribuida en Chile por Vinilit.

Sistema modular Connecto® macho/hembra — todos los sets ensamblan entre sí mediante conexión macho/hembra en laterales y extremos, facilitando la instalación y mejorando la hermeticidad. Salidas laterales cada 50 cm y verticales cada 1 metro.

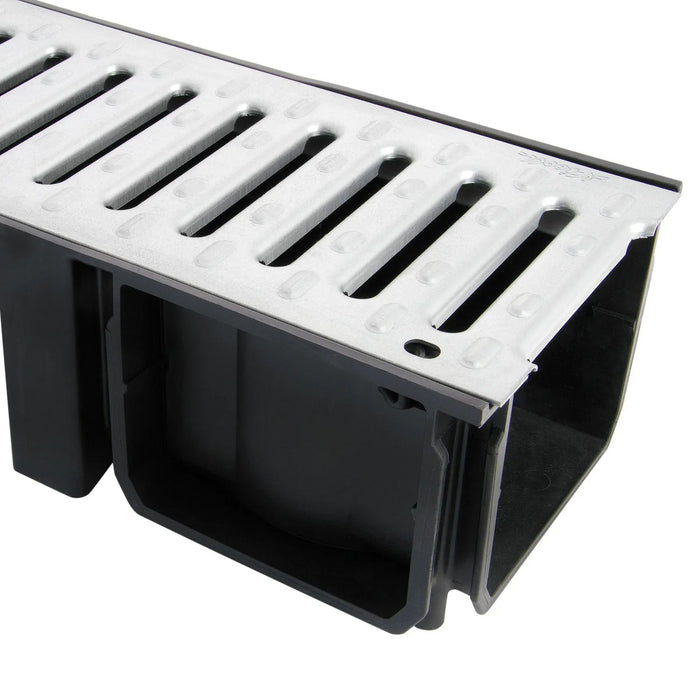

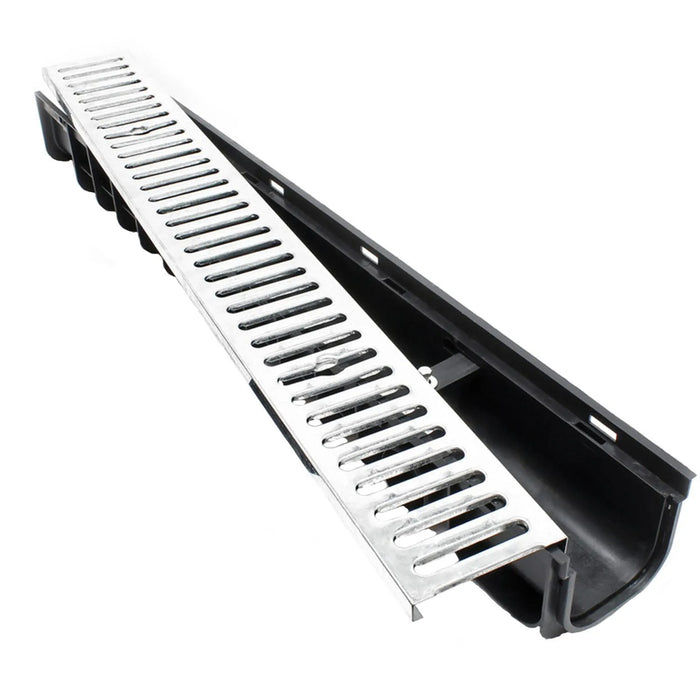

Rejilla galvanizada tipo pasarela antirrobo — suministrada montada sobre la canaleta, con fijación mediante insertos metálicos y tornillos de acero inoxidable. Resistente al tráfico peatonal continuo.
Compatible con múltiples sustratos — se instala sobre hormigón, revestimiento asfáltico, pavimento, jardines, tierra y arena compactada. Solo 3 ítems para la instalación completa: canaleta, tapa salida y salida vertical o lateral.

📦 Despacho a Todo Chile Despachamos a todas las regiones de Chile vía cotización personalizada. Para obras en regiones, contáctanos y recibirás una propuesta comercial para tu proyecto. 💬 Cotizar por WhatsApp

Unidad de compra	Coberturametros lineales	Pesopor unidad	Accesorios requeridos
1 set (unidad)	1 metro lineal	2,8 kg	Tapa + salidapor tramo
10 sets	10 metros lineales	28 kg	1–2 salidassegún diseño
Pallet 56 unidades	56 metros lineales	156,8 kg	Cotizarsegún proyecto

Recomendaciones de instalación

Sustratos compatibles

Apto para hormigón B20, carpetas cementicias, revestimiento asfáltico, pavimento, tierra compactada y arena compactada. No instalar sobre superficies blandas, sueltas o sin compactar que no garanticen una base firme y nivelada.

Pendiente y evacuación

Instalar siempre con pendiente mínima hacia el punto de salida para garantizar el escurrimiento del agua. En superficies planas verificar que no existan contrapendientes que acumulen agua dentro del canal.

Profundidad de zanja

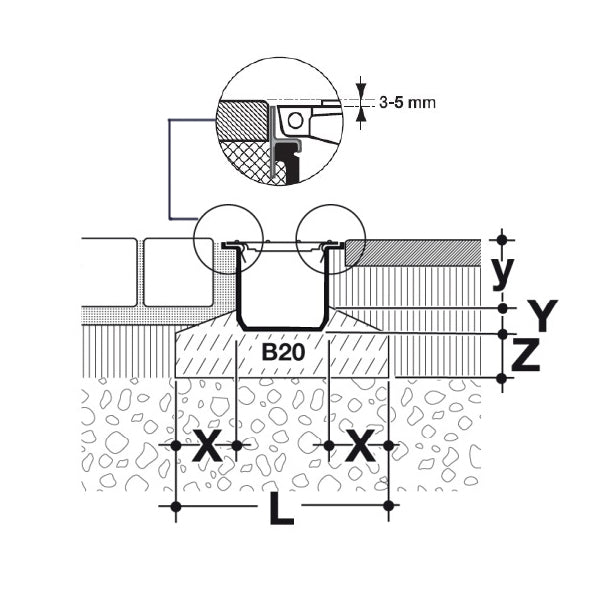

La zanja estándar requiere L=250 mm de largo, X=60 mm de profundidad lateral y Y=70 mm de altura total. Respetar las cotas del esquema de instalación para garantizar el correcto empotramiento y nivel de la rejilla con el piso terminado.

Hormigón de relleno

En instalaciones sobre hormigón usar calidad mínima B20 (200 kg/m³). Rellenar lateralmente de forma simétrica para evitar desplazamientos de la canaleta durante el fraguado. Dejar curar completamente antes de poner en servicio.

Puntos de descarga

Planificar la ubicación de salidas antes de comenzar la instalación. Las salidas laterales pueden ubicarse cada 50 cm y las verticales cada 1 metro. Disponibles en diámetros de 100 y 110 mm para conectar a la red de evacuación existente.

Almacenamiento

Conservar en lugar seco, cubierto y protegido de impactos. No apilar paletas sobre otras. Verificar que las rejillas estén correctamente montadas y sin deformaciones antes de instalar.

Herramientas necesarias

⛏️

Picota o excavadora

Para excavar la zanja

📏

Nivel de burbuja

Para nivelación

🪣

Hormigonera o balde

Para mezcla B20

🔧

Destornillador

Fijación rejilla inox

✂️

Sierra de mano

Para cortes de ajuste

🧹

Escoba o soplador

Limpieza de zanja

Paso a paso de instalación

1

Planificar el trazado y puntos de descarga

Define el recorrido de la canaleta y la ubicación de las salidas antes de excavar. Calcula el número de sets necesarios (1 set = 1 metro lineal) y la posición de tapas salida, salidas laterales y verticales.

💡 Tip: Comienza siempre desde el punto de descarga hacia arriba para asegurar la pendiente correcta en todo el tramo.

2

Excavar la zanja

Excava según el esquema de instalación: L=250 mm, X=60 mm laterales, Y=70 mm de altura. Limpia el fondo de tierra suelta, piedras y escombros. En sustratos de tierra o arena, compactar bien el fondo antes de continuar.

⚠️ Importante: Una base irregular o blanda provocará desnivelación de la canaleta y acumulación de agua.

3

Preparar la base

Sobre hormigón o pavimento: vaciar una cama de hormigón B20 en el fondo de la zanja y nivelar. Sobre tierra o arena compactada: verificar firmeza de la base y nivelar con arena fina si es necesario.

4

Instalar y ensamblar los sets

Coloca el primer set desde el punto de descarga. Ensambla los tramos siguientes mediante el sistema macho/hembra hasta completar el largo requerido. Verifica nivel y pendiente en cada tramo con el nivel de burbuja.

💡 Tip: El sistema Connecto® encaja con un clic audible. Si hay resistencia, verifica que no haya tierra o escombros en la unión.

5

Instalar salidas y tapa final

Coloca las salidas laterales o verticales en las posiciones definidas (100 o 110 mm según la red existente). Cierra el extremo libre con la tapa salida. Conecta a la red de evacuación.

6

Rellenar con hormigón

Rellena los laterales de la zanja con hormigón B20 de forma simétrica y progresiva. Evita golpear la canaleta durante el vaciado. Verifica el nivel nuevamente antes del fraguado final.

⚠️ Importante: No verter hormigón directamente sobre la rejilla montada. Retírala durante esta etapa si es necesario.

7

Curado del hormigón

Deja fraguar el hormigón al menos 24 a 48 horas antes de poner en servicio. No transitar sobre la canaleta durante este período.

💡 Tip: En climas cálidos y secos, humedecer el hormigón durante el curado para evitar fisuración superficial.

8

Colocar y fijar la rejilla

Monta la rejilla galvanizada sobre la canaleta y fija mediante los insertos metálicos y tornillos de acero inoxidable incluidos. Verifica que quede al ras del piso terminado y que el sistema antirrobo esté correctamente ajustado.

9

Verificar funcionamiento

Vierte agua en la canaleta y verifica que escurra correctamente hacia la salida sin acumulaciones. Revisa hermeticidad en todas las uniones y que la rejilla no presente juego ni movimiento.

💡 Tip: Una prueba de agua antes de la puesta en servicio evita problemas futuros y asegura que el sistema está correctamente instalado.

Instalación

Una unidad cubre exactamente 1 metro lineal. Para calcular la cantidad total, mide el largo del tramo a drenar y agrega una unidad extra si necesitas hacer cortes de ajuste en los extremos.

Sí. El sistema puede instalarse sobre tierra compactada y arena compactada para tráfico peatonal. En estos casos es fundamental que la base esté firme y nivelada para evitar desplazamientos de la canaleta. Para instalaciones de mayor exigencia o exposición a tráfico frecuente se recomienda el relleno con hormigón B20.

El esquema estándar de instalación indica L=250 mm de largo, X=60 mm de profundidad lateral y Y=70 mm de altura total. Respetar estas cotas garantiza el correcto empotramiento y que la rejilla quede al ras del piso terminado.

El sistema Connecto® es compatible con tapa salida, salida vertical y salida lateral en diámetros de 100 y 110 mm, para conectar a la red de evacuación existente.

Las salidas laterales pueden ubicarse cada 50 cm y las salidas verticales cada 1 metro a lo largo del tramo instalado.

Sí. El polipropileno puede cortarse con sierra de mano para ajustar el largo en los extremos del tramo. El corte debe ser recto y limpio para mantener la hermeticidad de la unión.

Sistema y compatibilidad

Sí. El sistema Connecto® ensambla todos los sets entre sí mediante conexión macho/hembra en laterales y extremos, permitiendo armar tramos de cualquier largo de forma hermética y sin herramientas especiales.

Sí. El set se suministra completo con rejilla galvanizada tipo pasarela ya montada sobre la canaleta. Incluye insertos metálicos y tornillos de acero inoxidable para la fijación antirrobo.

El sistema requiere solo 3 ítems para la instalación completa: la canaleta, la tapa salida y la salida vertical o lateral. Todos los accesorios son compatibles con el sistema Connecto® y están disponibles en bpmac.cl.

Resistencia y normativa

La clase A15 según norma EN1433 certifica una resistencia de hasta 1,5 toneladas. Es apta para zonas peatonales, jardines, bordes de piscinas, canchas deportivas y entradas residenciales con paso ocasional de vehículos livianos.

El sistema está certificado bajo norma europea EN1433, estándar internacional para la clasificación de canaletas de piso según su clase de tráfico y resistencia a la carga.

Sí. La materialidad en polipropileno y acero galvanizado lo hace apto tanto para instalaciones exteriores como interiores, como garajes, bodegas, zonas de lavado y patios cubiertos.

Compra y despacho

Sí. Despachamos a todas las regiones de Chile vía cotización personalizada. Para proyectos en regiones contáctanos por WhatsApp y recibirás una propuesta comercial según la cantidad y destino.

Sí. La paleta completa contiene 56 unidades (56 metros lineales). Para compras por volumen o proyectos de obra contáctanos directamente para recibir una propuesta comercial.

📄 Ficha Técnica

Descargar Ficha Técnica Set Canaleta de Piso Nicoll Connecto PVC + Rejilla Galvanizada Pasarela Peatonal A15 PDF

Código producto	DRP178
Sistema	Connecto®
Fabricante	Nicoll — Francia
Clase de resistencia	A15 — 1,5 toneladas
Norma	EN1433

Longitud	1.000 mm
Anchura exterior	136 mm
Anchura interior	98 mm
Altura exterior (H)	98 mm
Altura interior (h)	83 mm
Sección hidráulica	81,3 cm²
Cota de paso de rejilla	260 cm²

Canal	Polipropileno (PP) alta resistencia
Rejilla	Acero galvanizado tipo pasarela
Fijación rejilla	Insertos metálicos + tornillos acero inoxidable
Sistema de unión	Macho/hembra integrado

Calidad hormigón recomendada	B20 (200 kg/m³)
Largo de zanja (L)	250 mm
Profundidad lateral (X)	60 mm
Altura de zanja (Y)	70 mm
Sustratos compatibles	Hormigón · Asfalto · Pavimento · Tierra compactada · Arena compactada
Frecuencia salidas laterales	Cada 50 cm
Frecuencia salidas verticales	Cada 1 metro
Diámetros de salida	100 mm y 110 mm

¿Dónde quieres que te despachemos?

Set Canaleta de Piso Nicoll Connecto PVC + Rejilla Galvanizada Pasarela Peatonal A15

Añadido a su carrito:

Peso por unidad	2,8 kg
Unidades por paleta	56 unidades (56 metros lineales)
